130LYX系列稀土永磁直流力矩電動機說明書
130LYX系列稀土永磁直流力矩電動機說明書
一、 產品介紹：
本系列電動機采用稀土永磁體——釹鐵硼NdFeB或稀土Sm2（CoCuFeZr）17材料制成，具有快速響應、低轉速、大力矩、特性線性度好、力矩波動小等特點；而且結構簡單、緊湊，是一種高精度伺服系統功率元件。
根據用戶要求，電機可配低測速發電機或光電編碼器組成合單元，并可結合伺服驅動器，形成高精度寬調速或位置伺服系統。
二、 技術參數
|
型 號 |
峰 值 堵 轉 |
最大空載 |
連 續 堵 轉 |
| ||||||
|
轉 矩 |
電 流 |
電 壓 |
功 率 |
轉速 |
轉矩 |
電 流 |
電 壓 |
功 率 |
質 量 | |
|
（N·M） |
（A） |
（V） |
（W） |
（r/min） |
（N·M） |
（A） |
（V） |
（W） |
（kg） | |
|
130LYX01 |
5.5 |
10 |
27 |
270 |
420 |
2.3 |
4.17 |
11.25 |
46.91 |
3.1 |
|
130LYX02 |
5.5 |
5.85 |
48 |
280.8 |
420 |
2.3 |
2.44 |
20 |
48.8 |
3.1 |
|
130LYX03 |
8.25 |
11.3 |
27 |
305.1 |
330 |
3.44 |
4.7 |
11.25 |
52.9 |
3.5 |
|
130LYX04 |
8.25 |
6.7 |
48 |
321.6 |
330 |
3.44 |
2.8 |
20 |
56 |
3.5 |
|
130LYX05 |
11 |
15 |
27 |
405 |
300 |
4.85 |
6.25 |
11.25 |
70.31 |
4.8 |
|
130LYX06 |
11 |
8 |
48 |
384 |
300 |
4.85 |
3.33 |
20 |
66.6 |
4.8 |
三、 外形及安裝尺寸：
1． 組裝圖

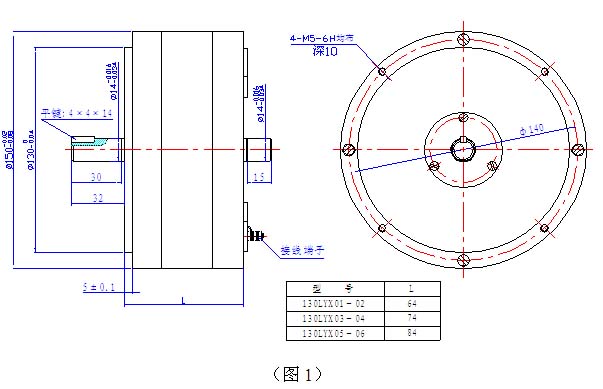

（a）端部止口及螺孔安裝，安裝形式如（圖1）
