130LY系列永磁直流力矩電動機說明書
130LY系列永磁直流力矩電動機說明書
一、 產品介紹：
本系列電動機具有快速響應、低轉速、大力矩、特性線性度好、力矩波動小等特點；而且結構簡單、緊湊，是一種高精度伺服系統功率元件。
根據用戶要求，電機可配低測速發電機或光電編碼器組成合單元，并可結合伺服驅動器，形成高精度寬調速或位置伺服系統。
二、 技術參數
|
型 號 |
峰 值 堵 轉 |
最大空載 |
連 續 堵 轉 |
| ||||||
|
轉 矩 |
電 流 |
電 壓 |
功 率 |
轉速 |
轉矩 |
電 流 |
電 壓 |
功 率 |
質 量 | |
|
（N·M） |
（A） |
（V） |
（W） |
（r/min） |
（N·M） |
（A） |
（V） |
（W） |
（kg） | |
|
130LY51 |
1.715 |
4.16 |
27 |
112.32 |
600 |
0.833 |
2 |
13 |
26 |
1 |
|
130LY52 |
1.715 |
2.58 |
48 |
123.84 |
600 |
0.833 |
1.25 |
23.3 |
29.13 |
1 |
|
130LY53 |
1.715 |
2.08 |
60 |
124.8 |
600 |
0.823 |
1 |
29 |
29 |
1 |
|
130LY54 |
3.43 |
5.46 |
27 |
147.42 |
400 |
1.666 |
2.65 |
13 |
34.45 |
1.8 |
|
130LY55 |
3.43 |
3.13 |
48 |
150.24 |
400 |
1.666 |
1.52 |
23.3 |
35.42 |
1.8 |
|
130LY56 |
3.43 |
2.58 |
60 |
154.8 |
400 |
1.666 |
1.25 |
29 |
36.25 |
1.8 |
三、 外形及安裝尺寸：
1． 組裝圖

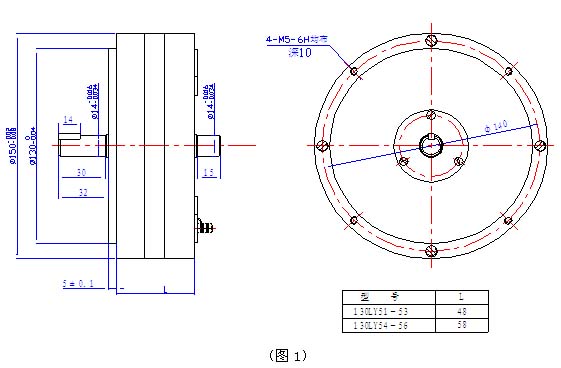

（a）端部止口及螺孔安裝，安裝形式如（圖1）
1.8
三、 外形及安裝尺寸：
1． 組裝圖
（a）端部止口及螺孔安裝，安裝形式如（圖1）
1.8
三、 外形及安裝尺寸：
1． 組裝圖
（a）端部止口及螺孔安裝，安裝形式如（圖1）
