160LYX系列稀土永磁直流力矩電動機說明書
160LYX系列稀土永磁直流力矩電動機說明書
一、 產品介紹：
本系列電動機采用稀土永磁體——釹鐵硼NdFeB或稀土Sm2（CoCuFeZr）17材料制成，具有快速響應、低轉速、大力矩、特性線性度好、力矩波動小等特點；而且結構簡單、緊湊，是一種高精度伺服系統功率元件。
根據用戶要求，電機可配低測速發電機或光電編碼器組成合單元，并可結合伺服驅動器，形成高精度寬調速或位置伺服系統。
二、 技術參數
|
型 號 |
峰 值 堵 轉 |
最大空載 |
連 續 堵 轉 |
| ||||||
|
轉 矩 |
電 流 |
電 壓 |
功 率 |
轉速 |
轉矩 |
電 流 |
電 壓 |
功 率 |
質 量 | |
|
（N·M） |
（A） |
（V） |
（W） |
（r/min） |
（N·M） |
（A） |
（V） |
（W） |
（kg） | |
|
160LYX01 |
11.8 |
10.2 |
27 |
275.4 |
190 |
5.9 |
5.1 |
13.5 |
68.85 |
5.5 |
|
160LYX02 |
11.8 |
5.9 |
48 |
283.2 |
190 |
5.9 |
2.95 |
24 |
70.8 |
5.5 |
|
160LYX03 |
23.6 |
15.1 |
27 |
407.7 |
140 |
11.8 |
7.55 |
13.5 |
101.93 |
8 |
|
160LYX04 |
23.6 |
8.7 |
48 |
417.6 |
140 |
11.8 |
4.35 |
24 |
104.4 |
8 |
|
160LYX05 |
30 |
15.5 |
27 |
418.5 |
120 |
20 |
10.23 |
18 |
184.1 |
12 |
|
160LYX06 |
30 |
9.5 |
48 |
456 |
120 |
20 |
6.28 |
32 |
201.0 |
12 |
|
160LYX09 |
19.6 |
5 |
48 |
240 |
120 |
11.76 |
3 |
28.8 |
86.4 |
8.5 |
三、 外形及安裝尺寸：
1．組裝圖

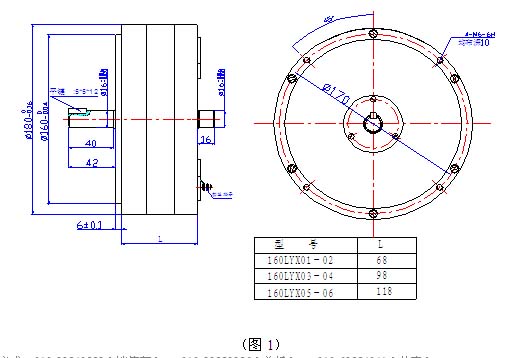

（a）端部止口及螺孔安裝，安裝形式如（圖1）
